Aký je rozdiel medzi polvlnovým a celovlnovým usmerňovačom?

V oblasti elektrotechniky zohrávajú usmerňovače kľúčovú úlohu pri premene striedavého prúdu (AC) na jednosmerný prúd (DC). Ako dôveryhodný dodávateľ usmerňovačov sa často stretávam s otázkami o rozdieloch medzi polovlnnými a celovlnnými usmerňovačmi. Pochopenie týchto rozdielov je kľúčové pre každého, kto sa podieľa na elektrických projektoch, či už ide o nadšenca pracujúceho na malom obvode pre domácich majstrov alebo inžiniera, ktorý navrhuje rozsiahly energetický systém.

Polovičný vlnový usmerňovač: Základy

Polvlnový usmerňovač je najjednoduchšia forma usmerňovača. Umožňuje prechod iba jednej polovice tvaru vlny striedavého prúdu, zatiaľ čo druhú polovicu blokuje. To sa zvyčajne dosahuje použitím jednej diódy v obvode. Keď sa na vstup polovlnného usmerňovača privedie striedavé napätie, počas kladného polcyklu striedavého tvaru vlny je dióda predpätá. To znamená, že prúd môže pretekať cez diódu a dosiahnuť výstupnú záťaž. Počas záporného polcyklu je však dióda reverzne predpätá a nemôže ňou prechádzať žiadny prúd.

Výstupom polovičného usmerňovača je pulzujúci jednosmerný signál. Tento signál má veľké zvlnenie, čo je zmena jednosmerného napätia. Priemernú hodnotu výstupného napätia polovičného usmerňovača možno vypočítať pomocou vzorca (V_{avg}=\frac{V_m}{\pi}), kde (V_m) je špičková hodnota vstupného striedavého napätia.

Jednou z hlavných výhod polovlnného usmerňovača je jeho jednoduchosť. Vyžaduje len jednu diódu, vďaka čomu je lacná a ľahko implementovateľná. Táto jednoduchosť tiež znamená, že má relatívne nízky počet komponentov, čím sa znižuje pravdepodobnosť zlyhania komponentov. Nevýhody sú však značné. Výstup má vysoký faktor zvlnenia, čo znamená, že nejde o veľmi stabilný zdroj jednosmerného prúdu. Okrem toho, keďže využíva iba polovicu vstupného striedavého tvaru vlny, nie je veľmi efektívny.

Full - Wave Usmerňovač: Krok nahor

Plnovlnný usmerňovač na druhej strane prevádza celý priebeh striedavého prúdu na jednosmerný výstup. Existujú dva bežné typy celovlnných usmerňovačov: stredový celovlnový usmerňovač a mostíkový usmerňovač.

Stredový celovlnový usmerňovač používa stredový transformátor a dve diódy. Stredový transformátor s odbočkami rozdeľuje sekundárne vinutie na dve rovnaké časti. Počas kladného polcyklu vstupného striedavého napätia vedie jedna dióda a počas záporného polcyklu vedie druhá dióda. Týmto spôsobom sa na výrobu jednosmerného výstupu použijú obe polovice tvaru striedavého prúdu.

Mostíkový usmerňovač, ktorý sa používa častejšie, pozostáva zo štyroch diód usporiadaných v mostíkovej konfigurácii. Bez ohľadu na polaritu vstupného striedavého napätia sú diódy usporiadané tak, aby prúd pretekal záťažou vždy v rovnakom smere. Výsledkom je efektívnejšia konverzia AC vstupu na DC výstup.

Výstup celovlnného usmerňovača má nižší faktor zvlnenia v porovnaní s polovlnným usmerňovačom. Priemerná hodnota výstupného napätia plnovlnného usmerňovača je (V_{avg}=\frac{2V_m}{\pi}), čo je dvojnásobok výstupného napätia polovlnného usmerňovača pre rovnaké vstupné špičkové napätie (V_m). To znamená, že celovlnný usmerňovač je efektívnejší z hľadiska využitia energie a poskytuje stabilnejší jednosmerný výstup.

Porovnanie výkonu

Pokiaľ ide o výkon, rozdiely medzi polovlnnými a celovlnnými usmerňovačmi sú celkom jasné. Z hľadiska účinnosti je celovlnný usmerňovač lepší. Keďže využíva obe polovice tvaru vlny striedavého prúdu, môže dodať viac energie do záťaže pri rovnakom vstupnom napätí. Toto je obzvlášť dôležité v aplikáciách, kde sa vyžadujú vysokovýkonné jednosmerné zdroje, ako napríklad v napájacích zdrojoch pre elektronické zariadenia.

Faktor zvlnenia je ďalšou dôležitou metrikou výkonnosti. Nižší faktor zvlnenia znamená stabilnejší jednosmerný výstup. Ako už bolo spomenuté, usmerňovač s plnou vlnou má nižší faktor zvlnenia ako usmerňovač s polovičnou vlnou. Vďaka tomu je celovlnný usmerňovač vhodnejší pre aplikácie, ktoré vyžadujú plynulé jednosmerné napätie, ako sú audio zosilňovače a presné elektronické obvody.

Z hľadiska počtu komponentov je polovičný vlnový usmerňovač jednoduchší len s jednou diódou. Avšak mostíkový usmerňovač, typ celovlnného usmerňovača, aj keď má štyri diódy, je stále obľúbenou voľbou vďaka svojej vysokej účinnosti a dostupnosti vopred zabalených modulov mostíkových usmerňovačov.

Aplikácie

Voľba medzi polovlnným a plnovlnným usmerňovačom závisí vo veľkej miere od konkrétnej aplikácie. Polvlnné usmerňovače sa často používajú v aplikáciách s nízkym výkonom, kde sú náklady a jednoduchosť dôležitejšie ako účinnosť a kvalita výstupu. Napríklad sa dajú použiť v niektorých malých nabíjačkách batérií alebo v jednoduchých obvodoch na spracovanie signálu.

Na druhej strane celovlnné usmerňovače sú široko používané v rôznych aplikáciách. Sú štandardnou voľbou pre napájacie zdroje vo väčšine elektronických zariadení, od nabíjačiek mobilných telefónov až po rozsiahle priemyselné energetické systémy. Stabilný jednosmerný výstup poskytovaný celovlnnými usmerňovačmi je nevyhnutný pre správnu funkciu týchto zariadení.

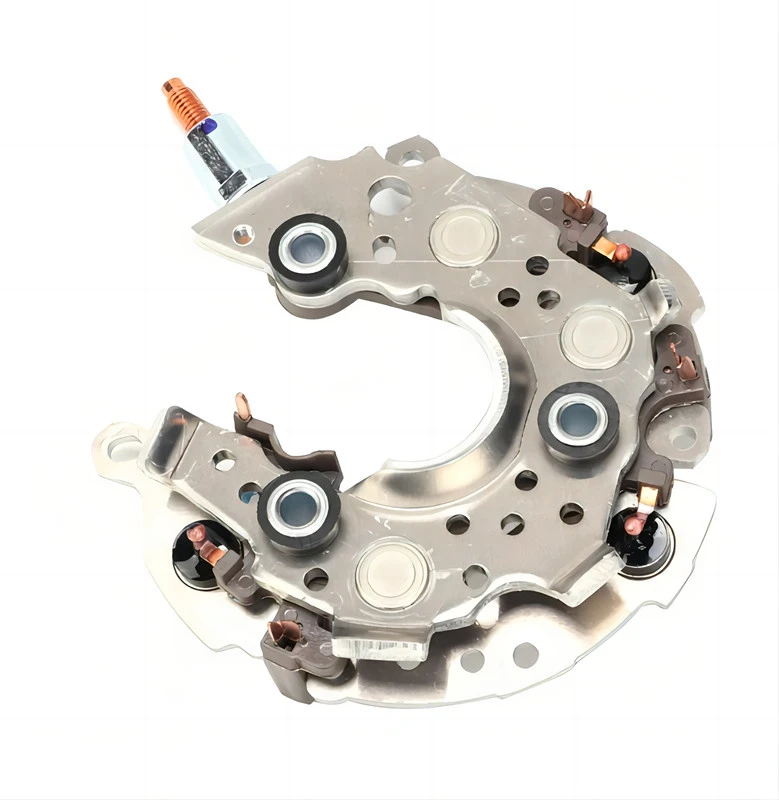

Ak hľadáte spoľahlivé usmerňovače pre svoje projekty, ponúkame širokú škálu produktov. Napríklad nášUsmerňovač alternátora INR438je určený pre vysokovýkonné automobilové aplikácie. Zabezpečuje efektívnu premenu striedavého prúdu na jednosmerný prúd v alternátore a poskytuje stabilný zdroj energie pre elektrický systém vozidla.

nášUsmerňovače 599386sú vhodné pre rôzne priemyselné a komerčné aplikácie. Sú skonštruované tak, aby odolali vysokonapäťovým a vysokoprúdovým podmienkam, čo zaručuje dlhodobú spoľahlivosť.

TheZostava regulátora usmerňovačaje ďalším skvelým produktom v našej ponuke. Spája v sebe funkcie usmerňovania a regulácie napätia, čím poskytuje kompletné riešenie pre správu napájania v rôznych elektrických systémoch.

Záver

Na záver, rozdiely medzi polovlnnými a celovlnnými usmerňovačmi sú značné. Polvlnový usmerňovač je jednoduchý a lacný, ale má nízku účinnosť a vysoký faktor zvlnenia. Celovlnný usmerňovač je na druhej strane efektívnejší, poskytuje stabilnejší jednosmerný výstup a je vhodný pre širšiu škálu aplikácií.

Ako dodávateľ usmerňovačov chápeme dôležitosť poskytovania vysoko kvalitných produktov, ktoré spĺňajú rôznorodé potreby našich zákazníkov. Či už potrebujete jednoduchý polovičný usmerňovač pre malý projekt alebo vysokovýkonný celovlnný usmerňovač pre veľké aplikácie, máme pre vás to správne riešenie.

Ak máte záujem o naše produkty usmerňovačov alebo máte nejaké otázky o tom, ktorý typ usmerňovača je pre vašu aplikáciu najlepší, odporúčame vám, aby ste nás kontaktovali na diskusiu o obstarávaní. Náš tím odborníkov je pripravený pomôcť vám pri správnom výbere.
